در اجرای سیستم‌های کابل‌کشی، انتخاب سینی کابل تنها بخشی از فرایند طراحی و اجراست. برای اینکه مسیر کابل‌ها به‌درستی شکل بگیرند، باید اتصالات مورد استفاده نیز با ابعاد سینی، شرایط محیطی و ساختار مسیر هماهنگ باشند. این موضوع به‌ویژه در پروژه‌هایی اهمیت پیدا می‌کند که مسیر کابل‌کشی دارای چند تغییر جهت است، به انشعاب نیاز دارد یا در طول زمان توسعه پیدا می‌کند.
اتصالات سینی کابل در ظاهر قطعات کوچکی هستند، اما انتخاب نامناسب آن‌ها می‌تواند اجرای مسیر را دشوار کند و در صورت ناسازگاری با شرایط پروژه، مشکلاتی در نصب و بهره‌برداری به وجود بیاورد. به همین دلیل، پیش از تهیه این قطعات بهتر است مشخص شود که هر اتصال چه کاربردی دارد و چه عواملی در انتخاب آن مؤثر هستند.
معیارهای انتخاب اتصالات سینی کابل
برای انتخاب اتصالات سینی کابل، باید مجموعه‌ای از عوامل را در کنار یکدیگر در نظر گرفت. نوع مسیر، ابعاد سینی، وزن کابل‌ها، شرایط محیطی و وضعیت نصب همگی در تعیین قطعه مناسب نقش دارند. توجه به این موارد کمک می‌کند اتصالات انتخاب‌شده با نیازهای پروژه هماهنگ باشند و در صورت تغییر شرایط، امکان ارزیابی و اصلاح سیستم نیز فراهم شود.
نوع مسیر کابل‌کشی، اولین معیار انتخاب اتصال
یکی از مهم‌ترین مواردی که هنگام انتخاب اتصالات باید مشخص شود، شکل مسیر کابل‌کشی است. در یک مسیر مستقیم، نیازهای اجرایی با مسیری که چند انشعاب یا تغییر جهت دارد یکسان نیست. بنابراین، نوع اتصال باید بر اساس نقشه مسیر و نحوه قرارگیری سینی‌ها انتخاب شود.

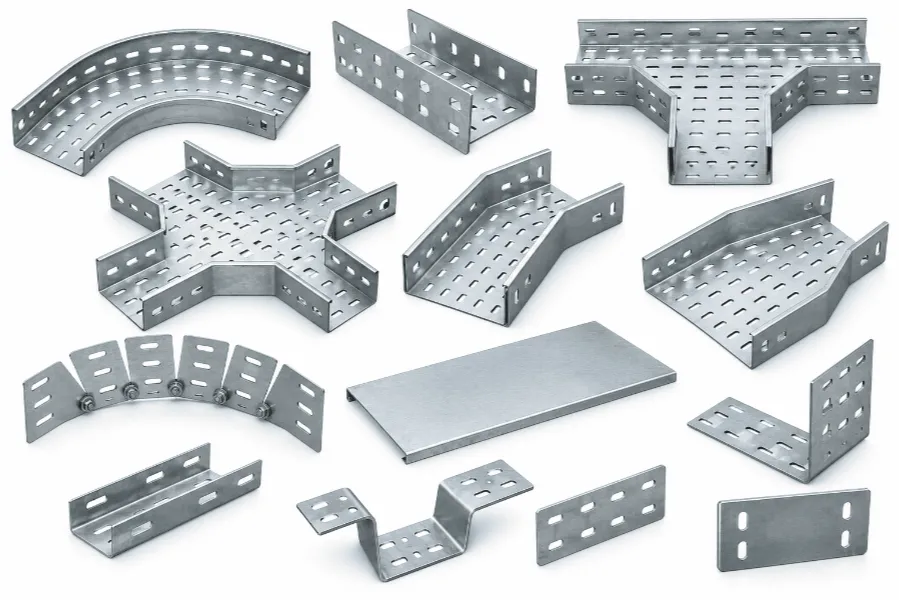

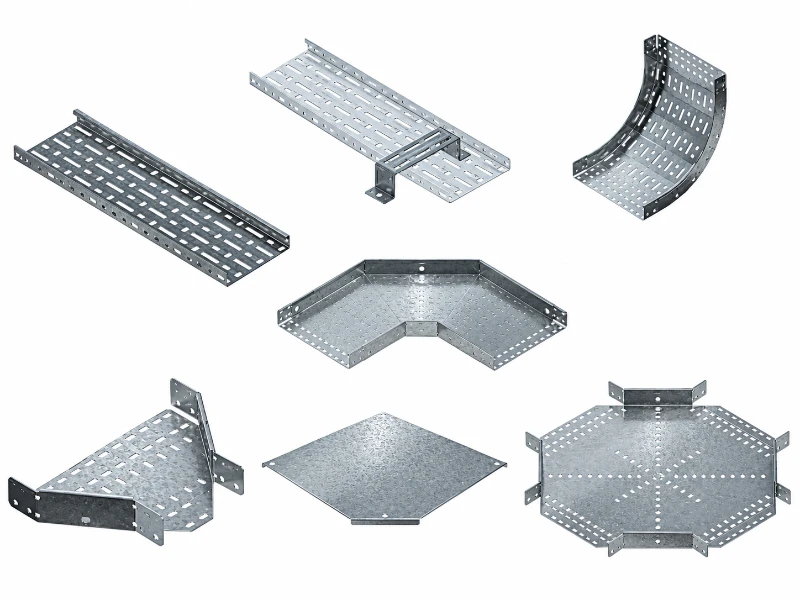

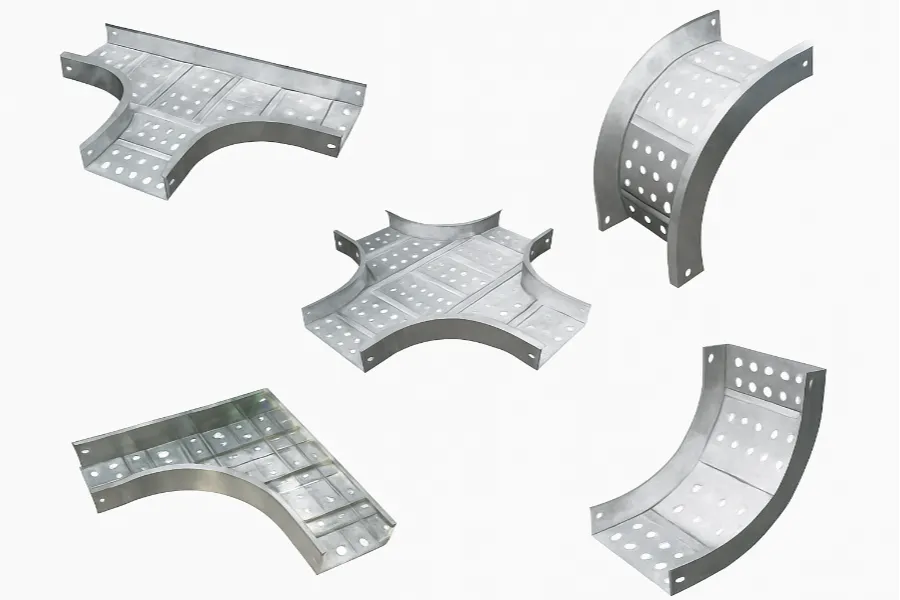

برای تغییر جهت یا ایجاد انشعاب، اتصالات مختلفی وجود دارند که هرکدام کاربرد مشخصی دارند؛ در ادامه با آن‌ها آشنا می‌شویم.
- سه‌راهی سینی کابل: برای ایجاد یک انشعاب از مسیر اصلی کابل‌کشی استفاده می‌شود.
- چهارراهی سینی کابل: برای اتصال مسیرهایی که در چهار جهت به یکدیگر مرتبط می‌شوند کاربرد دارد.
- زانویی سینی کابل: برای تغییر جهت افقی یا عمودی مسیر، از جمله در زاویه‌های ۴۵ و ۹۰ درجه، به کار می‌رود.
- تبدیل سینی کابل: برای اتصال سینی‌هایی با عرض متفاوت یا هماهنگ کردن بخش‌هایی از مسیر که با تغییر حجم کابل‌ها همراه هستند، مورد استفاده قرار می‌گیرد.
شناخت کاربرد این قطعات کمک می‌کند اتصالی انتخاب شود که با ساختار مسیر هماهنگ باشد. همچنین، اگر در آینده قرار باشد مسیر کابل‌کشی تغییر کند یا انشعاب جدیدی به آن اضافه شود، نوع اتصال موردنیاز باید متناسب با شرایط جدید سینی‌ها تعیین شود.
بررسی ظرفیت بارگذاری اتصالات
افزایش تعداد کابل‌ها معمولاً با افزایش وزن وارد شده به سینی همراه است. در نتیجه، اگر قرار باشد کابل‌های بیشتری به یک مسیر اضافه شوند، لازم است ظرفیت سیستم و تناسب اتصالات با بار جدید مورد بررسی قرار بگیرد.
اگر اتصالات موجود برای شرایط بارگذاری جدید مناسب نباشند، ممکن است لازم باشد با مدل‌های مقاوم‌تر جایگزین شوند. البته این تصمیم نباید بدون بررسی سایر اجزای مسیر گرفته شود. ظرفیت سینی کابل، فاصله نگهدارنده‌ها و وضعیت نقاط اتصال نیز در عملکرد کلی سیستم نقش دارند.
برای نمونه، فاصله نامناسب پایه‌ها و براکت‌ها می‌تواند به خم‌شدگی سینی پس از بارگذاری منجر شود. بر اساس استانداردهای نصب نظیر NEMA VE 2، برای جلوگیری از افتادگی مسیر، قرار دادن ساپورت‌های نگهدارنده در فاصله نزدیک (معمولاً ۳۰ تا ۶۰ سانتی‌متری) از اتصالاتِ تغییر مسیر مانند زانویی‌ها و سه‌راهی‌ها الزامی است.
همچنین، ارتعاش تجهیزات صنعتی و تغییرات دمایی ممکن است به‌مرور زمان باعث شل شدن پیچ و مهره‌ها شوند. به همین دلیل، هنگام افزایش بار باید شرایط نصب و نگهداری سیستم نیز مورد توجه قرار بگیرد.
ابعاد اتصالات سینی کابل
هماهنگی ابعاد یکی دیگر از موارد مهم در انتخاب اتصال است. اگر عرض یا ارتفاع سینی کابل تغییر کند، ممکن است قطعاتی که قبلاً مورد استفاده قرار می‌گرفتند، دیگر با سینی جدید سازگار نباشند. در این شرایط، انتخاب اتصال باید بر اساس ابعاد و نحوه نصب سینی انجام شود.
این موضوع هنگام توسعه پروژه نیز اهمیت دارد. برای مثال، ممکن است در بخشی از مسیر از سینی با عرض متفاوت استفاده شود یا به دلیل تغییر نیازهای کابل‌کشی، شرایط قبلی دیگر پاسخگوی شرایط جدید نباشد. در چنین وضعیتی، استفاده از رابط یا تبدیل متناسب با ابعاد سینی‌ها می‌تواند به اجرای صحیح مسیر کمک کند.
بنابراین، هنگام تهیه اتصالات نباید فقط به نام یا ظاهر قطعه توجه کرد؛ بلکه باید مطابقت آن با مشخصات سینی و محل نصب نیز بررسی شود.
شرایط محیطی موثر در انتخاب اتصالات سینی کابل
محیط نصب یکی دیگر از عواملی است که می‌تواند بر انتخاب نوع اتصال تأثیر بگذارد. اتصالاتی که در فضای خشک نصب می‌شوند، لزوماً برای محیط‌های مرطوب، مناطق ساحلی یا فضاهای صنعتی که دارای مواد خورنده هستند، مناسب نیستند. تماس مداوم با آب، بارندگی، بخار آب و تشکیل شبنم می‌تواند روند خوردگی قطعات فلزی را سرعت ببخشد. از طرف دیگر، تماس با مواد شیمیایی و اسیدی نیز ممکن است به سطح اتصالات آسیب برساند. تغییرات شدید دما و تابش طولانی‌مدت نور خورشید هم می‌توانند باعث فرسودگی پوشش‌های محافظ شوند. به همین دلیل، جنس اتصال و نوع پوشش آن باید با شرایط محل نصب تناسب داشته باشد. برای مثال، استفاده از پیچ فولادی کربنی بدون پوشش مناسب در محیط مرطوب می‌تواند احتمال خوردگی را افزایش دهد. انتخاب قطعات متناسب با شرایط محیطی، به افزایش دوام سیستم و کاهش احتمال فرسودگی زودهنگام کمک می‌کند.
چه زمانی اتصالات موجود دیگر پاسخگوی نیاز پروژه نیستند؟
انتخاب اتصال فقط به مرحله خرید اولیه محدود نمی‌شود. در طول اجرای پروژه یا پس از شروع بهره‌برداری، ممکن است شرایط تغییر کند و لازم باشد مشخصات قطعات موجود دوباره بررسی شوند.
زنگ‌زدگی و خوردگی، شل شدن پیچ‌ها، تغییر شکل قطعات و آسیب‌دیدگی رابط‌ها از جمله مواردی هستند که می‌توانند بر عملکرد اتصالات تأثیر بگذارند. برای مثال، تغییر شکل سینی ممکن است لبه‌هایی ایجاد کند که به عایق کابل‌ها آسیب برسانند. همچنین، معیوب بودن رابط‌ها می‌تواند در شرایط عبور جریان نشتی یا خطا از بدنه سینی و افزایش مقاومت الکتریکی محل اتصال، به ایجاد نقاط داغ منجر شود. در چنین شرایطی، ابتدا باید علت مشکل مشخص شود. گاهی اصلاح نحوه نصب، سفت کردن استاندارد اتصالات یا تأمین ساپورت کافی می‌تواند به رفع مشکل کمک کند؛ اما اگر قطعه آسیب جدی دیده باشد یا دیگر مقاومت و عملکرد موردنیاز را تأمین نکند، تعویض آن باید مورد بررسی قرار بگیرد.
